Come scegliere un giunto per tubi a manicotto in rame

1. Giunto per tubo di tipo per manicotto della scheda di rame
La funzione del tipo di ghiera di rame tramite il giunto terminale viene utilizzata principalmente per la connessione dell'attrezzatura dello strumento e la misurazione della tubazione. Esistono molti tipi di giunti termali dritti di tipo traino in rame. Il diametro esterno D0 del tubo è: φ6mm, φ8mm, φ10mm, φ12mm, ecc. Le specifiche del filo sono: M10 × 1, M12 × 1, M14 × 1,5, M16 × 1,5, M18 × 1,5, M20 × 1,5, 1/2NPT, ZG1/2 ″ ″/4 ″, ecc.

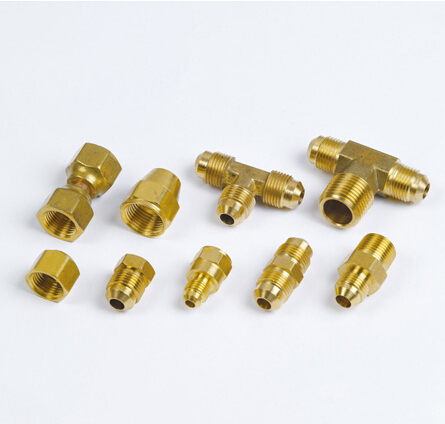

La struttura dell'aspetto del tipo di manicotto della scheda di rame attraverso il giunto terminale è mostrata nella Figura 1. Il materiale di elaborazione è H62 (superficie cromata). La pressione nominale è di 1,0 MPA e la temperatura di funzionamento non è superiore a 150 ° C (la temperatura operativa del tubo di nylon è la temperatura normale).

Ambito di applicazione: tubo di rame, tubo di plastica, tubo di nylon.

Particolare attenzione dovrebbe essere prestata a: La connessione tra la valvola di origine e l'attrezzatura e la pipeline non dovrebbero adottare il raccordo di compressione. Questo perché la connessione tra la valvola di origine, l'attrezzatura e la conduttura è una parte critica e l'assenza di un giunto di tipo traino qui aiuta a garantire la qualità della connessione e facilitare la manutenzione e la riparazione. Secondo l'esperienza, in uso reale, la qualità di elaborazione di questo giunto e le dimensioni del tubo devono essere molto severi, altrimenti il giunto verrà trapelato a causa di una tenuta inadeguata.

2. Giunto medio dritto del traghetto di rame

Il giunto intermedio dritto-through di tipo in rame viene utilizzato per collegare la sorgente d'aria, la tubazione del segnale e la sorgente d'aria e la tubazione del segnale. Esistono molti tipi di giunti medi dritti di tipo poppa di rame e il diametro esterno D0 del tubo è: φ6 mm, φ8 mm, φ10 mm, φ12 mm, ecc. La Figura 2 mostra la struttura di aspetto del tipo di manicotto della carta rame attraverso l'articolazione centrale. Il materiale di elaborazione è H62 (superficie cromata). La pressione nominale è di 1,0 MPA e la temperatura operativa non è superiore a 150 ℃ (la temperatura operativa del tubo di nylon è la temperatura normale). Ambito di applicazione: tubo di rame, tubo di plastica, tubo di nylon.

Particolare attenzione dovrebbe essere prestata a: La connessione tra la valvola di origine e l'attrezzatura e la pipeline non dovrebbero adottare il raccordo di compressione. Ciò è dovuto al fatto che la connessione tra la valvola di origine, l'apparecchiatura e la conduttura sono una parte chiave e l'assenza di un giunto del tubo di tipo traghetto è utile per garantire la qualità della connessione e facilitare la manutenzione e la riparazione. Secondo l'esperienza, in uso reale, la qualità di elaborazione di questo giunto e le dimensioni del tubo devono essere molto severi, altrimenti il giunto sarà strettamente sigillato e perdite. .
