68# Adattatore maschile di compressione in ottone

Applicazioni: mercati:
■■ Linee d'aria ■■ Industriale
■■ Linee di lubrificazione ■■ Confezione
■■ Linee di raffreddamento ■■ Pneumatico
■■ Industria ■■ Stampa
■■ Macchinari
■■ Compressori
■■ Trasferimento fluido

Caratteristiche del prodotto:
■■ Soddisfa i requisiti funzionali di SAE J-512
■■ UL elencato per liquido infiammabile
■■ Disponibile manica in ottone o acetale
■■ Nessuna preparazione al tubo
■■ Forme forgiate ed estruse

Parte di riferimento n.
68 -68a -S68

Contattaci

Specifiche

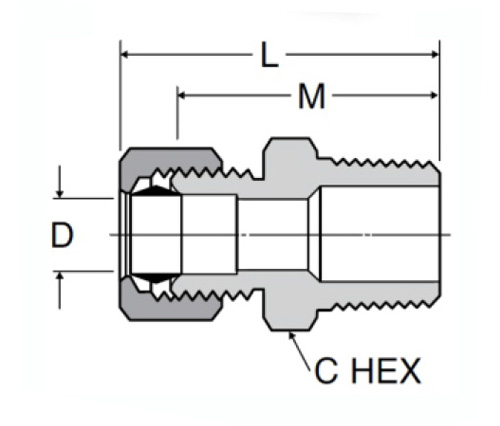

PARTE#	Tube O.D × Male NPTF	C	M	D
68-2a	1/8 × 1/8	3/8	.78	.940
68-3a	3/16 × 1/8	7/16	.84	.125
68-3b	3/16 × 1/4	9/16	.94	.125
68-4a	1/4 × 1/8	7/16	.88	.188
68-4b	1/4 × 1/4	9/16	.96	.188
68-40	1/4 × 3/8	11/16	1.03	.188
68-4d	1/4 × 1/2	7/8	1.09	.188
68-5a	5/16 × 1/8	1/2	.89	.234
68-5b	5/16 × 1/4	9/16	.97	.250
68-5c	5/16 × 3/8	11/16	1.06	.250
68-6a	3/8 × 1/8	9/16	.94	.312
68-6b	3/8 × 1/4	9/16	1.14	.312
68L-6B	3/8 × 1/4	9/16	1.03	.312
68-6c	3/8 × 3/8	11/16	1.14	.312
68L-6C	3/8 × 3/8	11/16	1.09	.312
68L-6D	3/8 × 1/2	7/8	1.19	.312
68-8b	1/2 × 1/4	11/16	1.22	.312
68L-8B	1/2 × 1/4	11/16	1.09	.312
68-8C	1/2 × 3/8	11/16	1.16	.406
68-8d	1/2 × 1/2	7/8	1.40	.406
68L-8D	1/2 × 1/2	7/8	1.23	.406
68-8E	1/2 × 3/4	1-1/16	1.38	.656
68-10b	5/8 × 1/4	13/16	1.22	.406
68-10C	5/8 × 3/8	13/16	1.22	.406
68-10d	5/8 × 1/2	7/8	1.48	.500
68L-12d	3/4 × 1/2	1 "	1.44	.562
68-12e	3/4 × 3/4	1-1/16	1.50	.656

*Ref.sae n. 060102ba

Questi raccordi di compressione sono fabbricati per soddisfare i requisiti funzionali di SAE J-512 e sono elencati per un liquido infiammabile. Costruito in ottone o acetale, non includono preparazione del tubo.

Raccordi industriali per l'uso nei sistemi di tubazioni termoplastiche. Approvato per l'uso in liquidi infiammabili e gas di SAE J-512, UL elencato per liquido infiammabile, disponibile in manica in ottone o acetale. L'estremità del tubo non rimovibile può essere rimossa direttamente attraverso gli strumenti dopo il gruppo. Gli spremi di ottone sono raccomandati per questi raccordi quando li assembla a mano a un tubo. Le maniche di ottone e acetale sono disponibili per adattarsi alle varie dimensioni del tubo.
