69# compressione a 90 ° gomito maschio in ottone

Applicazioni: mercati:
■■ Linee d'aria ■■ Industriale
■■ Linee di lubrificazione ■■ Confezione
■■ Linee di raffreddamento ■■ Pneumatico
■■ Industria ■■ Stampa
■■ Macchinari
■■ Compressori
■■ Trasferimento fluido

Caratteristiche del prodotto:
■■ Soddisfa i requisiti funzionali di SAE J-512
■■ UL elencato per liquido infiammabile
■■ Disponibile manica in ottone o acetale
■■ Nessuna preparazione al tubo
■■ Forme forgiate ed estruse

Parte di riferimento n.
69 -169 -S69 -69a

Contattaci

Specifiche

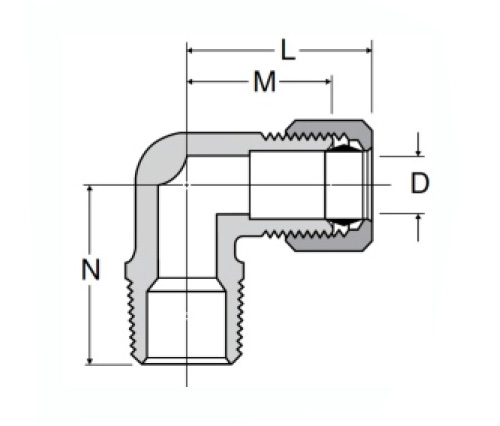

PARTE#	Tube O.D*maschio nptf	N	M
69-2a	1/8*1/8	.68	.59
69-3a	3/16*1/8	.68	.62
69-3b	3/16*1/4	.85	.61
69-4a	1/4*1/8	.75	.62
69-4b	1/4*1/4	.91	.65
69-4c	1/4*3/8	.93	.72
69-4d	1/4*1/2	1.11	.82
69-5a	5/16*1/8	.71	.67
69-5b	5/16*1/4	.82	.66
69-5c	5/16*3/8	.93	.81
69-5d	5/16*1/2	1.12	.82
69-6a	3/8*1/8	.72	.72
69-6b	3/8*1/4	.88	.75
69-6c	3/8*3/8	.93	.81
69-6d	3/8*1/2	1.18	.87
69-8b	1/2*1/4	.97	.88
69-8C	1/2*3/8	1.06	.88
69-8d	1/2*1/2	1.13	.94
69-8E	1/2*3/4	1.25	1.16
69-10C	5/8*3/8	1.25	1.06
69-10d	5/8*1/2	1.31	1.06
69-12d	3/4*1/2	1.31	1.19
69-12e	3/4*3/4	1.38	1.19

*Ref.sae n. 060202 ba

Il nostro gomito maschile in ottone e acetale a 90 ° è progettato secondo SAE J-512. Soddisfa i requisiti funzionali di tale specifica, con un giunto di compressione e un'estremità formata. Il manicotto in ottone o acetale è incorporato in una flangia lavorata che fornisce rigidità, ma consente di inserire i tubi senza preparazione.

Il raccordo del gomito maschile a 90 ° è progettato per collegare il tubo senza la necessità di preparazione del tubo. Questo raccordo universale può essere utilizzato con altri raccordi simili per creare sistemi di tubazioni complesse che siano facili da assemblare e mantenere.
