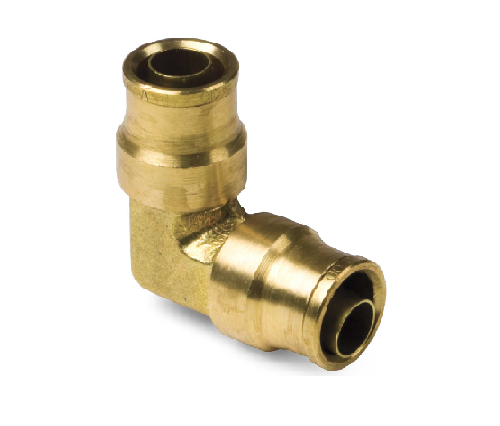

Precauzioni per il montaggio di raccordi per tubi in ottone

Tempo di rilascio:
Abstract: Precauzioni per l'assemblaggio di giunti a...

Precauzioni per l'assemblaggio di giunti a tubo:

(1) La perpendicolarità della superficie finale del tubo di acciaio all'asse è inferiore a 0,50.

(2) Faiborcare la faccia finale, smustando 0,2 × 450.

(3) Applicare una corretta quantità di grasso alla parte filettata e al cono di contatto.

(4) Installare il pignolo e il dado e presta attenzione alla direzione.

(5) Afferrare il tubo di acciaio e fare la faccia di fine contro la fase del corpo articolare.

(6) Disegna un segno e serra il dado.

(7) Assicurarsi che il tubo in acciaio non segua la svolta, vite 1,3 ~ 1,5 giri.

(8) Rimuovere il dado e controllare la situazione di taglio della galleria.

(9) Quando si riassembla dopo la preinstallazione, sentire la coppia di serraggio aumentare improvvisamente dalla mano e quindi serrare 600 ~ 900.

In sintesi, la protezione delle perdite del giunto del tubo di tipo Ferrule è inseparabile dalla qualità di produzione (in particolare la progettazione della gernella e la qualità interna della gernella) e la precisione del tubo di acciaio. La qualità dell'Assemblea è inseparabile e richiede una buona collaborazione tra il produttore e l'utente. Selezione di ferrule progressive in acciaio inossidabile a doppio taglio: i ferruli in acciaio inossidabile EO sono a bordo singolo e il materiale è 316 (0CR10NI17MO2Ti). A causa della grande quantità di Cr e Ni, la diffusione di elementi di infiltrazione è fortemente prevenuta durante il trattamento del calore chimico, rendendo la concentrazione di infiltrazione di superficie troppo elevata, l'elevata durezza e l'elevata fragilità, contenente l'elemento di rafforzamento della dispersione, rendendo ulteriormente migliorato la durezza superficiale. Pertanto, lo strato indurito della galleria in acciaio inossidabile EO (φ16) è solo 11um.

Inoltre, l'elevata concentrazione di elementi infiltranti reagisce con Cr e Ni per formare un composto, che riduce notevolmente la quantità solida della soluzione degli elementi in lega di matrice e scende al di sotto del punto di passivazione. Pertanto, la resistenza alla corrosione della galleria in acciaio inossidabile EO è scarsa e può essere corrosa durante lo stoccaggio. A causa dello speciale trattamento superficiale del filo del dado EO, il corpo articolare avrà meno perdita quando la coppia di serraggio viene trasmessa alla galleria durante il gruppo. Lo strato superficiale che riduce l'usura speciale e il design dello strato temprato poco profondo consentono alla ghiera di tagliare senza intoppi nel tubo di acciaio. Ferru in acciaio inossidabile a bordo singolo ordinario, materiale 1CR18NI9Ti (304) trattamento cianuro, la parte del filo non è trattata con superficie, poiché il coefficiente di attrito di acciaio inossidabile in acciaio inossidabile è 1,0, quindi la coppia di serraggio non può essere trasmessa efficacemente alla ferrule.

La durezza superficiale del trattore non può essere elevata e il materiale e la tecnologia di elaborazione non possono essere garantiti. Solo la profondità dello strato indurito è ridotta per evitare il falso taglio della galleria. (021-57590225) Lo standard nazionale raccomanda che l'acciaio 1CR17NI2 utilizzato per i ferruli sia un acciaio a doppia fase. Le fluttuazioni nel contenuto di ferrite e austenite hanno un impatto maggiore sulle proprietà meccaniche e il rapporto doppia fase è direttamente influenzato dalla temperatura di elaborazione del materiale e il materiale ha una fragilità "4750c", a causa della tenacità del film di passione prima del trattamento termico del nichel, il processo di trattamento termico non è buono. Il materiale 430 (0CR18) realizzato in ferrule in acciaio inossidabile, 0CR18 è un acciaio a fase monofase, quindi il processo di trattamento termico è migliore, attraverso un processo di trattamento termico termico, la superficie può essere facilmente penetrata nella concentrazione dell'elemento, la durezza dello strato, la profondità dello strato, regolata a un livello ragionevole. Il limite di snervamento dei tre materiali è: 430 è 28,1 kg/mm2. 304 è 27 kg/mm2. 316 è 25 kg/mm2. 430 ha un limite di snervamento più elevato, quindi la ghiera ha una più forte capacità di resistere al cedimento e alla chiusura eccessiva. Se il limite di snervamento è elevato, anche il limite elastico è elevato. Quando la gernella è serrata, anche l'energia elastica preparata è elevata, il che migliora il tubo assorbitore del gare. Energia delle vibrazioni stradali, capacità di contrastare l'espansione termica e la deformazione della contrazione.

I vantaggi delle giunti con manica con carta preinstallata:

Poiché il corpo pre-assemblato è realizzato in acciaio per utensili in lega e viene utilizzato nello stato indurito, il coefficiente di attrito tra la ghiera e il cono, il corpo e il dado sono molto più piccoli di quello dell'acciaio inossidabile austenitico in acciaio inossidabile austenitico. In questo modo, la coppia di serraggio può essere applicata direttamente al taglio della ghiera con una piccola perdita. La coppia di serraggio del gruppo del corpo pre-assemblato può essere ben abbinata al numero di curve di serraggio ed è impossibile serrare se il serraggio è inferiore a un turno. Situazione dinamica. Quando viene assemblato direttamente con il corpo, vengono utilizzate solo alcune misure anti-morso e antifrizione, come il trattamento speciale della superficie dei fili.
