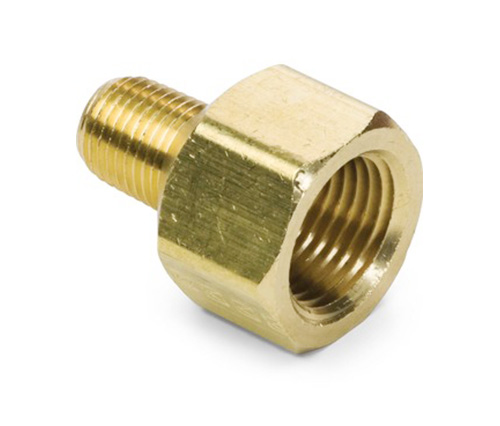

3200# Adattanti Extender Adattanti

Caratteristiche del prodotto: Mercati:
■■ Tutta la costruzione in ottone ■■ Industriale
■■ Soddisfa i requisiti funzionali di ■■ Costruzione
SAE J530 e SAE J531 ■■ Camion resistente
■■ Discussioni realizzate agli standard drysali ■■ Mobile
■■ Sia i forgiamenti che le estrusioni disponibili ■■ Automazione di fabbrica/processo

Applicazioni: tubo compatibile:
■■ Linee d'aria ■■ Rame
■■ Linea di galleggiamento ■■ Ottone
■■ Linee di raffreddamento ■■ Pipe di ferro

Specifiche:
Intervallo di pressione fino a 1000 psi
Intervallo di temperatura da -65 ° a 250 ° F

Applicazione tipica:
Grasso, carburanti, LP e gas naturale, refrigerazione. Strumentazione e sistemi idraulici

Conformance:
Soddisfa le specifiche e gli standard di ASA, ASME e SAE.

Parte di riferimento n.
375 -222p -3200 -R1 -120AH -120B

Contattaci

Specifiche

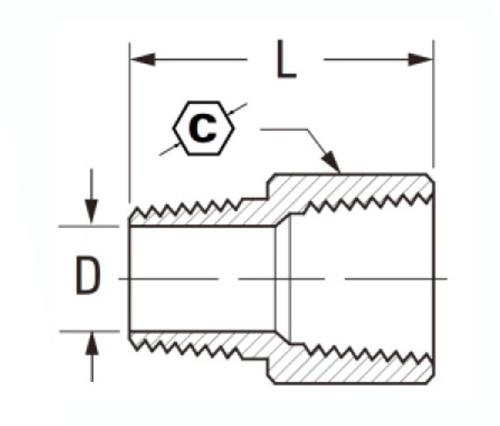

PARTE#	Dimensione del filo	C	F	L
3200-AA	F1/8 × M1/8	1/2	.219	.88
3200L-AA	F1/8 × M1/8	9/16	.219	.83
3200-BA	F1/4 × M1/8	3/4	.219	1.06
3200L-BA	F1/4 × M1/8	11/16	.219	.94
3200ll-ba	F1/4 × M1/8	5/8	.219	.94
3200 bb	F1/4 × M1/4	3/4	.312	1.25
3200L-BB	F1/4 × M1/4	11/16	.312	1.00
3200ll-bb	F1/4 × M1/4	5/8	.312	1.00
3200-CA	F3/8 × M1/8	7/8	.219	1.00
3200-cb	F3/8 × M1/4	7/8	.312	1.25
3200L-CB	F3/8 × M1/4	13/16	.312	1.12
3200-cc	F3/8 × M3/8	7/8	.438	1.24
3200L-CC	F3/8 × M3/8	13/16	.438	1.12
3200-db	F1/2 × M1/4	1-1/16	.312	1.46
3200-DC	F1/2 × M3/8	1-1/16	.438	1.47
3200L-DC	F1/2 × M3/8	15/16	.438	1.19
3200-DD	F1/2 × M1/2	1-1/16	.562	1.66
3200L-DD	F1/2 × M1/2	15/16	.562	1.31
3200-EC	F3/4 × M3/8	1-1/4	.438	1.59
3200-ED	F3/4 × M1/2	1-1/4	.563	1.69
3200-EE	F3/4 × M3/4	1-1/4	.750	1.69

*L: luce

*Ref.sae n. 1330139

I raccordi per adattatori sono fatti sia di forgiamenti che di estrusioni e compatibili con una vasta gamma di tubi, tra cui linee d'aria, linee idriche, ecc. I thread SAE J530 e SAE J531 soddisfano i requisiti funzionali dei mercati dei camion pesanti. Compatibile con i tubi di rame e ottone, questo prodotto può gestire un intervallo di pressione fino a 1000 psi. Tutti i raccordi sono realizzati negli Stati Uniti. La serie 3200 - I raccordi dell'adattatore serie 200 di RSE sono progettati per estendere le lunghezze del tubo. Una costruzione durevole e di ottone rende questi connettori ideali per applicazioni industriali, di camion e mobili. Questi raccordi possono collegare qualsiasi dimensione del tubo da 2 pollici e avere un intervallo di pressione tra 500-1000 psi, con temperature che vanno da -65 ° a Fahrenheit. Disponibile anche in dimensioni da 1/8 "a 6". Il raccordo dell'adattatore Extender 3200# è progettato per applicazioni con dimensioni di tubi da 1/2 "a 2". Presenta un corpo ferrlato in bronzo che fornisce protezione contro la corrosione, quindi il raccordo può essere utilizzato a vari livelli di pressione dell'acqua. L'estremità femminile è filettata e ha tre viti impostate.
