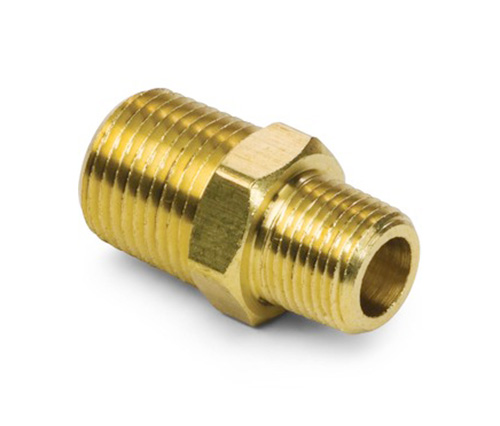

3325# riducendo i raccordi per tubi del capezzolo esagonale

Caratteristiche del prodotto: Mercati:
■■ Tutta la costruzione in ottone ■■ Industriale
■■ Soddisfa i requisiti funzionali di ■■ Costruzione
SAE J530 e SAE J531 ■■ Camion resistente
■■ Discussioni realizzate agli standard drysali ■■ Mobile
■■ Sia i forgiamenti che le estrusioni disponibili ■■ Automazione di fabbrica/processo

Applicazioni: tubo compatibile:
■■ Linee d'aria ■■ Rame
■■ Linea di galleggiamento ■■ Ottone
■■ Linee di raffreddamento ■■ Pipe di ferro

Specifiche:
Intervallo di pressione fino a 1000 psi
Intervallo di temperatura da -65 ° a 250 ° F

Applicazione tipica:
Grasso, carburanti, LP e gas naturale, refrigerazione. Strumentazione e sistemi idraulici

Conformance:
Soddisfa le specifiche e gli standard di ASA, ASME e SAE.

Parte di riferimento n.
216p -3325 -379 -122Ah -122b

Contattaci

Specifiche

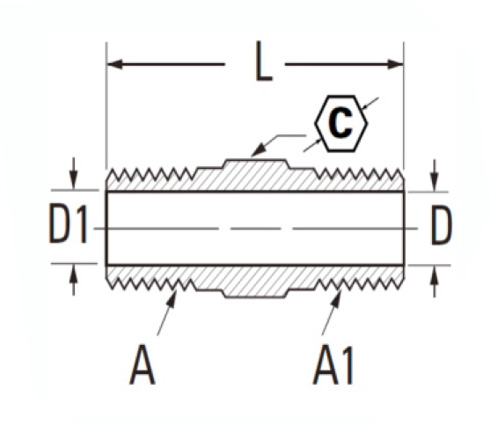

PARTE#	Dimensione del filo	C	D	D1	L
3325L-AA	1/8 × 1/8	7/16	.219	.219	.91
3325-AA	1/8 × 1/8	7/16	.219	.219	.97
3325L-BA	1/4 × 1/8	9/16	.219	.219	1.00
3325-BA	1/4 × 1/8	91/6	.312	.219	1.19
3325L-BB	1/4 × 1/4	9/16	.312	.312	1.12
3325-bb	1/4 × 1/4	9/16	.312	.312	1.38
3325L-CA	3/8 × 1/8	11/16	.438	.219	1.11
3325-CA	3/8 × 1/8	11/16	.438	.219	1.22
3325L-CB	3/8 × 1/4	11/16	.438	.312	1.19
3325-cb	3/8 × 1/4	11/16	.438	.312	1.41
3325L-CC	3/8 × 3/8	11/16	.438	.438	1.25
3325-CC	3/8 × 3/8	11/16	.438	.438	1.41
3325L-DB	1/2 × 1/4	7/8	.562	.319	1.34
3325-db	1/2 × 1/4	7/8	.562	.319	1.62
3325L-DC	1/2 × 3/8	7/8	.562	.438	1.41
3325-DC	1/2 × 3/8	7/8	.562	.438	1.62
3325L-DD	1/2 × 1/2	7/8	.662	.662	1.50
3325-DD	1/2 × 1/2	7/8	.562	.562	1.81
3325-ed	3/4 × 1/2	1-1/16	.750	.562	1.50
3325-EE	3/4 × 3/4	1-1/16	.750	.750	1.96
3325-HH	1 "× 1"	1-3/8	.960	.960	2.30

* L: luce

*Ref.sae n. 1330137

La nostra serie 3325 che riduce i raccordi per i tubi del capezzolo esagonale sono realizzati con lega di ottone senza piombo al 100%. Offriamo sia forgiati che estrusioni di questo adattamento. Ogni capezzolo è fabbricato per soddisfare i requisiti funzionali di SAE J530 o SAE J531, entrambi i mercati dei camion pesanti. I capezzoli per tubi a 3325 serie forgiati sono disponibili in fili di dimensioni grandi e standard. Questi capezzoli sono compatibili con tubi di rame, ottone e ferro che vanno da ¼ "a ½" programma 40. I nostri ingegneri di vendita in fabbrica ti aiuteranno a assicurarti di avere il giusto raccordo per il tuo lavoro! Il raccordo del tubo del capezzolo a riduzione della serie 3325 viene utilizzato per ridurre le dimensioni del tubo del diametro esterno. La serie 3325 presenta forgiati di costruzione in ottone e viene fornita con la certificazione NACE e i segni di stampaggio A-607, AWS e ASME sul davanti. Disponibile in diverse pressioni fino a 1000 psi.

Ridurre i raccordi per tubi del capezzolo esagonale sono ideali per la maggior parte delle applicazioni. Forniscono progetti compatti e risparmiati spaziali e vengono utilizzati per unire i sistemi di tubazioni. Questi connettori maschili e femminili sono realizzati con materiali in ottone forti e dotati di fili lavorati di precisione per garantire un funzionamento regolare.
