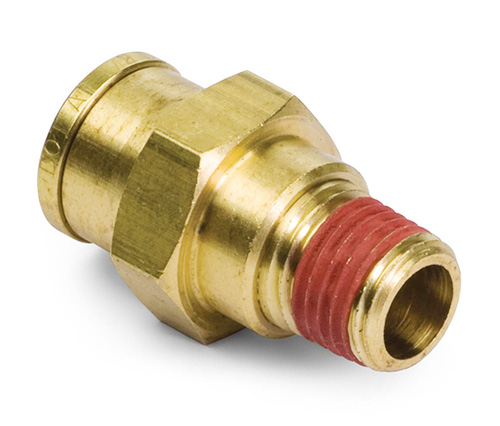

1568 d.o.t spingere nel connettore maschile
  • 1568 d.o.t spingere nel connettore maschile
  • 1568 d.o.t spingere nel connettore maschile

1568 d.o.t spingere nel connettore maschile

Caratteristiche del prodotto:
■■ Collet di ottone
■■ Buna n o-ring
■■ Supporto del tubo in acciaio inossidabile
■■ Incontra D.O.T. FMVSS571.106
■■ Meets SAE J2494 e SAE J2494-3

Mercati:
■■ Camion resistente
■■ Rimorchio
■■ Mobile

Applicazioni:
■■ Freni ad aria
■■ Serbatoi d'aria
■■ Cavalcatura
■■ Cursori
■■ Inflazione dei pneumatici
■■ Linee primarie e secondarie

Tubo compatibile:
■■ Tubo in nylon di tipo A e B SAE J844

Parte di riferimento n.
AQ68DOT -168PMT -1868 -DQ68DOT -1568DOT

Contattaci

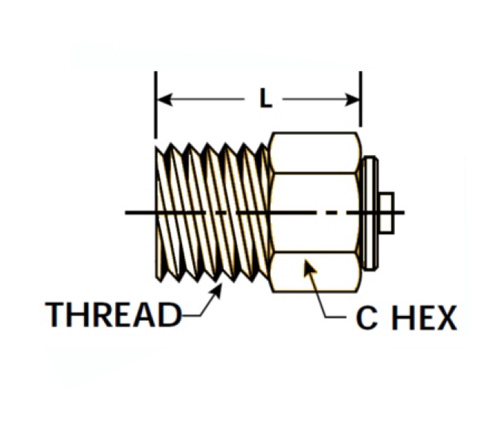

Specifiche

PARTE#

Tube O.D × Male NPTF

C

L

1568-Dot-532-1

5/32 × 1/16

3/8

.73

1568-Dot-532-A

5/32 × 1/8

7/16

.73

1568-Dot-4-1

1/4 × 1/16

7/16

.92

1568-Dot-4a

1/4 × 1/8

7/16

.92

1568-Dot-4b

1/4 × 1/4

9/16

.96

1568-Dot-4C

1/4 × 3/8

11/16

1.02

1568-Dot-6a

3/8 × 1/8

11/16

1.14

1568-Dot-6B

3/8 × 1/4

11/16

1.11

1568-Dot-6C

3/8 × 3/8

11/16

1.02

1568-Dot-6D

3/8 × 1/2

7/8

1.02

1568-Dot-8b

1/2 × 1/4

13/16

1.36

1568-Dot-8C

1/2 × 3/8

13/16

1.18

1568-Dot-8d

1/2 × 1/2

7/8

1.15

1568-punto-10c

5/8 × 3/8

15/16

1.37

1568-dot-10d

5/8 × 1/2

15/16

1.49

1568-punto-12d

3/4 × 1/2

1-1/16

1.65

1568-punto-12e

3/4 × 3/4

1-1/16

1.37

Il connettore maschio push-in BD è progettato per l'uso con i seguenti materiali da tubi approvati da D.O.T FMVSS 571.106: tubi di Nylon di tipo A & B SAE J844, BUNA N (NBR) e tubo di Teflon FEP-Tefzel (PFA). Il corpo di questo connettore contiene una colletta in ottone che si aggira intorno al diametro esterno del tubo, consentendole di rimanere saldamente in posizione una volta impostato correttamente. Include un supporto per tubi in acciaio inossidabile che impedisce ai morsetti di schiacciare o distorcere tubi a parete morbida o sottile, inoltre fornisce una superficie finita liscia su tutte e quattro le facce in cui contattano i connettori all'interno del diametro. Il diametro esterno sulla punta è di 37 mm (1-3/8 ") quindi nessuna delle nostre spine dovrà essere macinata per adattarsi. Consigliamo di usare un morsetto a molla per grandine, che può essere acquistato separatamente. L'AQ68DOT ha un collegamento maschile con un doppia di cattura. BUNA N O-ring.
