1569s Push in gomito maschile girevole 90 °
  • 1569s Push in gomito maschile girevole 90 °
  • 1569s Push in gomito maschile girevole 90 °

1569s Push in gomito maschile girevole 90 °

Caratteristiche del prodotto:
■■ Collet di ottone
■■ Buna n o-ring
■■ Supporto del tubo in acciaio inossidabile
■■ Incontra D.O.T. FMVSS571.106
■■ Meets SAE J2494 e SAE J2494-3

Mercati:
■■ Camion resistente
■■ Rimorchio
■■ Mobile

Applicazioni:
■■ Freni ad aria
■■ Serbatoi d'aria
■■ Cavalcatura
■■ Cursori
■■ Inflazione dei pneumatici
■■ Linee primarie e secondarie

Tubo compatibile:
■■ Tubo in nylon di tipo A e B SAE J844

Parte di riferimento n.
Aq69dots -169pmtns -1869 -dq69dots -1569sdot

Contattaci

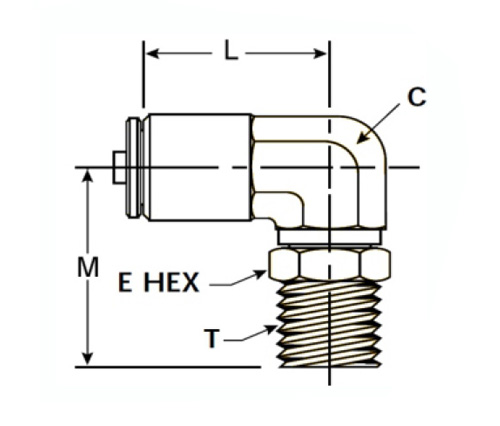

Specifiche

PARTE#

Tube O.D × Male NPTF

C

M

L

E

1569S-D0T-4A

1/4 × 1/8

3/8

.89

.88

7/16

1569S-D0T-4B

1/4 × 1/4

3/8

1.07

.88

9/16

1569S-D0T-4C

1/4 × 3/8

1/2

1.13

1.00

11/16

1569S-D0T-6A

3/8 × 1/8

1/2

.99

.98

7/16

1569S-D0T-6B

3/8 × 1/4

1/2

1.10

.98

9/16

1569S-D0T-6C

3/8 × 3/8

1/2

1.14

.98

11/16

1569S-D0T-6D

3/8 × 1/2

5/8

1.46

1.07

7/8

1569S-D0T-8B

1/2 × 1/4

5/8

1.20

1.16

9/16

1569S-D0T-8C

1/2 × 3/8

5/8

1.25

1.16

11/16

1569S-D0T-8D

1/2 × 1/2

5/8

1.46

1.16

7/8

1569S-Dot-10C

5/8 × 3/8

3/4

1.23

1.40

11/16

1569s-dot-10d

5/8 × 1/2

11/16

1.64

1.40

7/8

1569S-D0T-12D

3/4 × 1/2

15/16

2.46

1.40

1-1/16

1569S-D0T-12E

3/4 × 3/4

15/16

2.46

1.40

1-1/16

Progettato per applicazioni pesanti come freni ad aria, serbatoi d'aria e cursori di cavalcatura, inflazione dei pneumatici, linee aeree primarie e secondarie. Caratteristiche: Collet di ottone, O-ring BUNA N e supporto in acciaio inossidabile. Tubi compatibili: tubo di nylon di tipo A & B SAE J844 (parte di riferimento n.: AQ69DOTS). Il gomito maschile è un oulet, che consente di montare una connessione a tubo di diametro esterno inferiore a 12 mm su un angolo di 90 ° e in due casi, 45 °. L'estremità è sfruttata e accetta un thread M20X1.5. I gomiti si adattano all'interno delle botti / tubi delle linee dei freni e non sono compatibili con il tubo di rame.
