Adattatore a tubo rigido a push on tubo

Spingere i vantaggi
I raccordi a tubo push -on sono lavorati da
Ottone di alta qualità o acciaio inossidabile. I barbi sono
in particolare progettato per lavorare in combinazione con il
L.D. e angolo intrecciato del tubo flessibile push -on, garantendo un stretto
connessione senza morsetti.
Assemblaggio
I raccordi a tubo push -on sono progettati solo per l'uso con
Push -on tubo. Non utilizzare con nessun altro stile o
Produttore di tubo.
Istruzioni per l'assemblaggio:
1. Taglia il tubo flessibile in modo pulito e diretto a lunghezza.
2. Lubrificare il tubo L.D. e barbi con olio chiaro o insaposo
acqua.
3. Spingi il tubo sul raccordo fino a quando non si trova contro
l'anello di stop giallo. Questo garantisce che tutto il
I barbi sono impegnati con il tubo e aiuteranno anche
Mantieni la fine del tubo da sfilacciare.
4.! ATTENZIONE: l'uso di morsetti può danneggiare
sigillare l'integrità del tubo e del raccordo
Assemblaggio.
Intervallo di temperatura
-40 ° F a 180 ° F (-40 ° C a 82 ° C)
Limitato dai media attraverso l'assemblaggio dei tubi
Applicazione tipica:
Linee d'aria a bassa pressione, carburante, lubrificante e olio
Materiale: C36000

Contattaci

Specifiche

Parte di riferimento n.
294 -100b -x -ka -rl -303 -732 -694

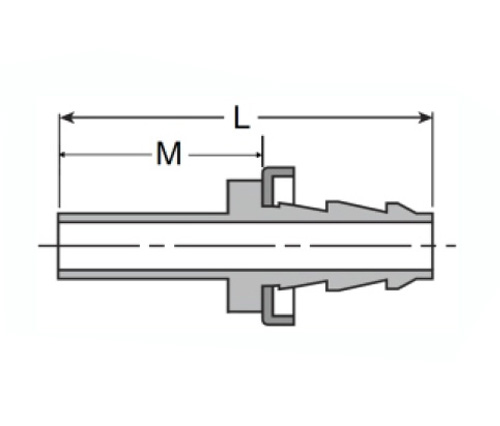

PARTE#	Tubo tubo I.D × O.D	M	L
294-4-3	1/4 × 3/16	.86	1.68
294-4-4	1/4 × 1/4	1.06	1.88
294-4-5	1/4 × 5/16	1.06	1.88
294-5-5	5/16 × 5/16	1.06	1.91
294-6-6	3/8 × 3/8	1.06	2.03
294-8-8	1/2 × 1/2	1.06	2.13
294-10-10	1/2 × 5/8	1.06	2.61
294-12-12	3/4 × 3/4	1.06	2.61

Questo adattatore rigido a tubo rigido a spinta sul tubo del tubo è lavorato dall'ottone di alta qualità o in acciaio inossidabile. I barbi sono specificamente progettati per funzionare insieme al L.D. e angolo intrecciato di tubo flessibile push -on, garantendo una connessione stretta senza morsetti.
Le barbe a tubo flessibile forniscono una tenuta superiore senza la necessità di morsetti, eliminando le perdite, che possono verificarsi quando si utilizzano adattatori di plastica o poliuretano. Il design push-on mantiene una connessione tra il tubo e i raccordi per qualsiasi mezzo, inclusi liquidi e gas.
L'adattatore a tubo rigido a barb per tubi flessibili push-on è un set di due parti che consente una facile installazione di raccordi push. Questo assembly può essere utilizzato per più applicazioni.
