70# forgiato a 90 ° Raccordi di compressione del gomito femminile

Applicazioni: mercati:
■■ Linee d'aria ■■ Industriale
■■ Linee di lubrificazione ■■ Confezione
■■ Linee di raffreddamento ■■ Pneumatico
■■ Industria ■■ Stampa
■■ Macchinari
■■ Compressori
■■ Trasferimento fluido

Caratteristiche del prodotto:
■■ Soddisfa i requisiti funzionali di SAE J-512
■■ UL elencato per liquido infiammabile
■■ Disponibile manica in ottone o acetale
■■ Nessuna preparazione al tubo
■■ Forme forgiate ed estruse

Parte di riferimento n.
70 -170C -S70 -70A

Contattaci

Specifiche

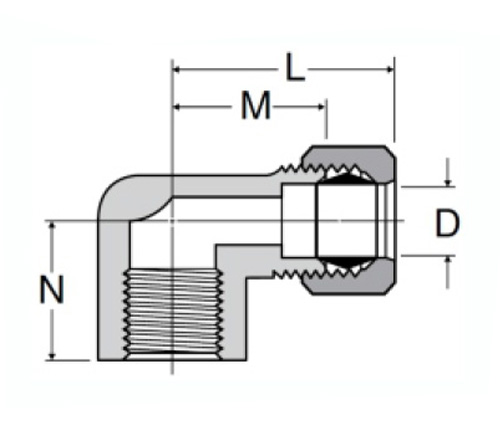

PARTE#	Tube O.D x Femaler NPTF	N	M	D
70-3a	3/16x1/8	.470	.69	.125
70-4a	1/4x1/8	.470	.69	.188
70-4b	1/4x1/4	.562	.75	.188
70-5a	5/16x1/8	.600	.78	.234
70-5b	5/16x1/4	.562	.78	.250
70-6b	3/8x1/4	.580	.81	.312
70-6c	3/8x3/8	.580	.88	.312
70-8b	1/2x1/4	.700	1.00	.312
70-8C	1/2x3/8	.700	1.00	.406
70-8d	1/2x1/2	.880	1.00	.406

*Ref.sae n. 060203 ba

Il gomito femminile forgiato a 70# è un raccordo di compressione affidabile fatto per incontrare SAE J-512. Questo raccordo è progettato con un angolo di 90 ° rispetto all'asse del tubo e può essere utilizzato per ramificare o fare un angolo in qualsiasi momento dopo l'installazione. Il manicotto in ottone forgiato o acetale consente un facile assemblaggio senza preparazione del tubo.

Il gomito femminile a 70 gradi viene utilizzato per il controllo del flusso e può essere utilizzato in acciaio dolce, acciaio inossidabile, alluminio e materie plastiche. Il gomito femminile a 70 gradi include una manica di plastica o ottone che offre resistenza alla corrosione. Questo raccordo è compatibile con tubi a parete morbida e la dimensione del collo corrisponde al tubo OD quando è assemblato.
