3000# I raccordi per tubi di accoppiamento in bulce in ottone

Caratteristiche del prodotto: Mercati:
■■ Tutta la costruzione in ottone ■■ Industriale
■■ Soddisfa i requisiti funzionali di ■■ Costruzione
SAE J530 e SAE J531 ■■ Camion resistente
■■ Discussioni realizzate agli standard drysali ■■ Mobile
■■ Sia i forgiamenti che le estrusioni disponibili ■■ Automazione di fabbrica/processo

Applicazioni: tubo compatibile:
■■ Linee d'aria ■■ Rame
■■ Linea di galleggiamento ■■ Ottone
■■ Linee di raffreddamento ■■ Pipe di ferro

Specifiche:
Intervallo di pressione fino a 1000 psi
Intervallo di temperatura da -65 ° a 250 ° F

Applicazione tipica:
Grasso, carburanti, LP e gas naturale, refrigerazione. Strumentazione e sistemi idraulici

Conformance:
Soddisfa le specifiche e gli standard di ASA, ASME e SAE.

Contattaci

Specifiche

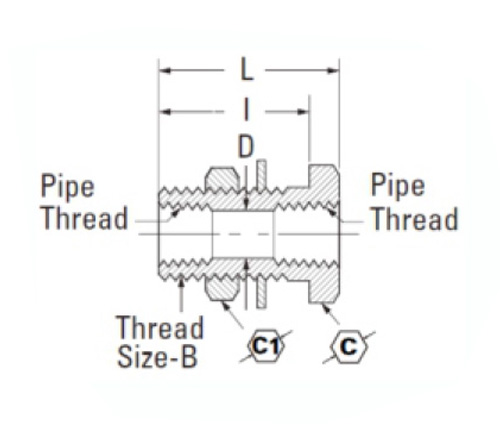

PARTE#	Dimensione del tubo	C	C1	Size-B	L
3000-a	1/8	7/8	15/16	5/8-18	.96
3000L-A	1/8	7/8	15/16	5/8-18	1.50
3000-B	1/4	1 "	1 "	3/4-16	.94
3000L-B	1/4	1 "	1 "-1/8	3/4-16	1.50
3000-C	3/8	1 "-1/8	1 "-1/4	1 "-14	1.31
3000-D	1/2	1 "-1/4	1 "-3/8	1 "-1/8	1.50

L: luce

Parte di riferimento n.

3000 -A: 207 × 2 -207acbh -2 -ACBH207-2 -129a -A -392a -1 e 1/2 -50004 -55207 -28300

3000 -B: 114-44 -1345 -207 × 4 -392C -94 -ACBHS207-4 -382-44S -129AS -B -55611 -S611 -28301

3000L -B: 392C -1 e 1/2 -114b -44 -1344 -207-4 -382-44L -50005 -ACBH207-4 -129a -B -035081 -55661 -28302

3000 -C: 129A -C -392E -1 e 5/16 -114-66 -1346 -035087 -207 × 6 -ACBH207-6 -382-66 -S661 -207ACBH -6 -50006 -28303

3000 -D: 114-88 -207 × 8 -129A -D -1351 -ACBH207-8 -207ACBH -8 -50007 -292F -1 e 1/2 -55807 -5807 -28304

I raccordi per i tubi di accoppiamento in ottone sono costruiti in ottone per la massima resistenza chimica, resistenza alla corrosione e resistenza all'usura. Gli accessori soddisfano i requisiti funzionali di SAE J530 e SAE J531. Sia i forgiamenti che le estrusioni sono disponibili con thread maschi (M o SPG) o fili femminili (F- o SPG). I nostri raccordi standard sono disponibili in orientamento dritto o orientamento offset di 90 gradi. Possiamo anche produrre numeri di parte personalizzati con più funzionalità per soddisfare i requisiti specifici del cliente. Questo raccordo per tubi di accoppiamento alla paratia è realizzato in ottone e compatibile con una varietà di tipi di tubi. È stato testato per l'uso in applicazioni tra cui linee d'aria, linee d'acqua e linee di raffreddamento.
