202 Connettore maschile invertiti di flare

Caratteristiche del prodotto:
■■ Tutta la costruzione in ottone
■■ UL elencato per liquido infiammabile e gas
■■ Soddisfa i requisiti funzionali di SAE J512
■■ Nuty Steel per economia

Mercati: applicazioni:
■■ Aria condizionata ■■ Linee refrigerante
■■ Marino ■■ Linee di freno
■■ Mobile ■■ Linee di carburante
■■ Motori

Tubo compatibile:
■■ Rame
■■ Ottone
■■ Alluminio
■■ Tubo idraulico in acciaio saldato

Parte di riferimento n.
2200 -48IFHD -202 -48W -200

Contattaci

Specifiche

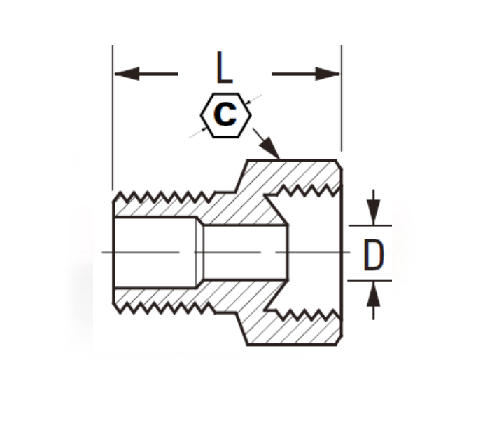

PARTE#	Tubo O.D × thread	C	D	L
202-2a	1/8 × 1/8	13/32	.078	.62
202-3a	3/16 × 1/8	15/32	.125	.70
202-4a	1/4 × 1/8	17/32	.188	.74
202-4b	1/4 × 1/4	9/16	.188	.89
202-5a	5/16 × 1/8	19/32	.219	.79
202-5b	5/16 × 1/4	19/32	.220	.98
202-6a	3/8 × 1/8	3/4	..281	.89
202-6b	3/8 × 1/4	3/4	.281	1.03
202-6c	3/8 × 3/8	3/4	.281	1.01
202-8b	1/2 × 1/4	29.32	.406	1.08
202-8C	1/2 × 3/8	29/32	.406	1.07
202-8d	1/2 × 1/2	29/32	.406	1.26
202-10d	5/8 × 1/2	1-1/16	.531	1.32
202-12e	3/4 × 3/4	1-1/4	.625	1.39

*Ref.sae n. 040102 ba

I raccordi invertiti possono essere utilizzati in molte applicazioni. Questi raccordi sono costruiti in ottone, il che garantisce la durata e la resistenza alla corrosione. Le guarnizioni integrate di O-ring vengono utilizzati per garantire prestazioni prive di perdite. Il raccordo SAE soddisfa anche i requisiti SAE J512 per i sistemi pressurizzati.

Offriamo un'ottima selezione di raccordi per flare tra cui bordo di rose super-servizio, industriale e standard. I nostri raccordi invertiti sono realizzati in ottone al 100%, rendendoli ideali per tutte le applicazioni industriali.

I raccordi invertiti vengono utilizzati per collegare tubi e tubi a valvole o altri dispositivi. Sono costituiti da un dado a morsetto, un raccordo per tubi e un anello di bloccaggio. Il dado a morsetto si stringe sul tubo e tiene saldamente il tubo in posizione e l'anello di bloccaggio impedisce che il tubo venga tirato fuori mentre lo serve. La forza di serraggio è abbastanza grande da poter essere utilizzate questi raccordi senza nastro PTFE ma è ancora necessario lubrificare i fili prima dell'assemblaggio.
